Кроссовое оборудование


ТУ 45-95 6а0.362.002 ТУ

Шкафы распределительные телефонные предназначены для распределения входящих и выходящих кабелей на распределительные кабели местных сетей.

Цифра в обозначении шкафов указывает на емкость шкафа, например ШР-1200-2М число пар - 1200; 2М - конструктивная модификация.

Размеры в мм
ШифрАБВМасса нетто (кг)Масса брутто (кг)
ШР-1200-2М2190890655120165
ШР-600-2М161069047574100
ШР-200-2М15503401755075

Все шкафы, кроме ШРП 450-К, ШРП-300-2М и ШРП-150-2М могут устанавливаться как помещении, так и на открытом воздухе. Могут эксплуатироваться при температуре окружающего воздуха от +40 до -60 и при относительной влажности 98% при температуре +25 . Шкафы исполнения 2М отличаются от предыдущих моделей меньшей массой и габаритами. Шкафы устанавливаются на фундамент, разметка фундаментных болтов указана на рисунках. Шкафы ШРП 450-К и ШПР-150-2М могут быть установлены на стену.

Внутренние и наружные поверхности шкафов покрыты порошковой полимерной краской, которая обладает высокими механическими свойствами, а также большой стойкостью к атмосферным воздействиям. Наличие двойной крыши защищает шкафы от температурных ударов перепада температур и уменьшает наличие конденсата внутри шкафов. Сток воды под вентиляционными отверстиями по всему периметру дверного проема в виде вогнуто желоба не дает поступать влаге, стекаемой по корпусу. Наличие эластичного уплотнителя предохраняет попадание в шкаф влаги, пыли, насекомых.

Монтажные рамы, на которые устанавливаются боксы БКТ крепится непосредственно к цоколю (основанию). Это позволяет заменить корпус шкафа при его повреждении, не делая демонтаж боксов с плинтами. Надежный замок с приводом на тяги, обеспечивает блокировку двери в трех точках, дверь может открываться на 180 , что обеспечивает хороший доступ при монтаже и кроссировке.

В шкафы могут устанавливаться плинты фирмы "Крона" как на боксах БКТ 200х2, т.е. на трубку диаметром 12 мм, так и на монтажных плоских хомутах из нержавеющей стали.

По отдельному заказу потребителя по согласованию цоколь (основание) может быть изготовлен из нержавеющей стали.

Срок службы шкафов 50 лет.

Пример записи шкафа ШР-1200-2М при заказе: "Шкаф ШР-1200-2М"

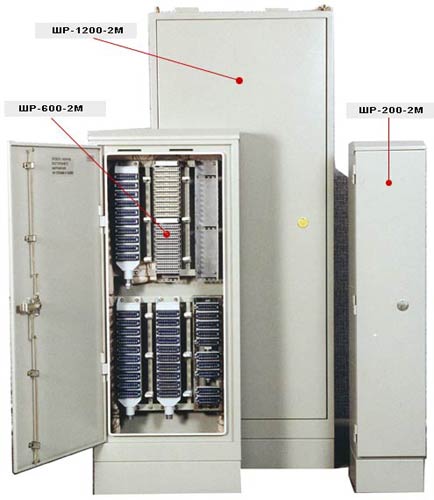

ШР-2М

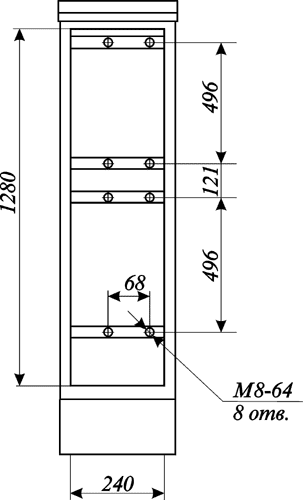

Рама шкафа ШР-200-2М

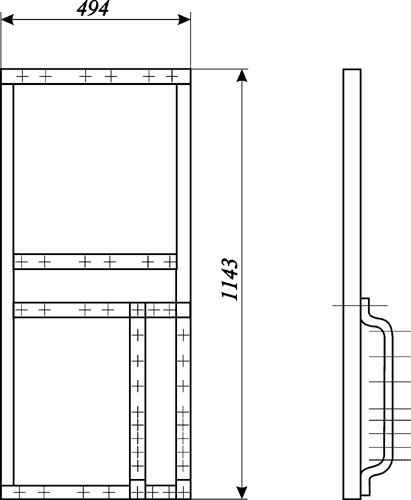

Рама шкафа ШР-600-2М

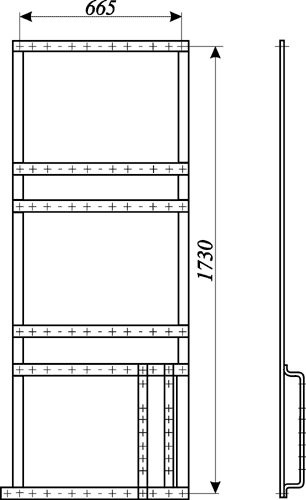

Рама шкафа ШР-1200-2М

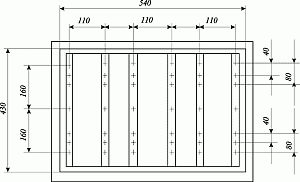

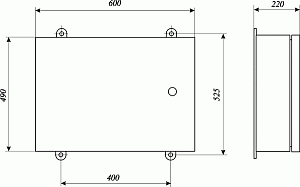

ШРП 150 2М. Масса нетто 28 кг. Масса брутто 33 кг.

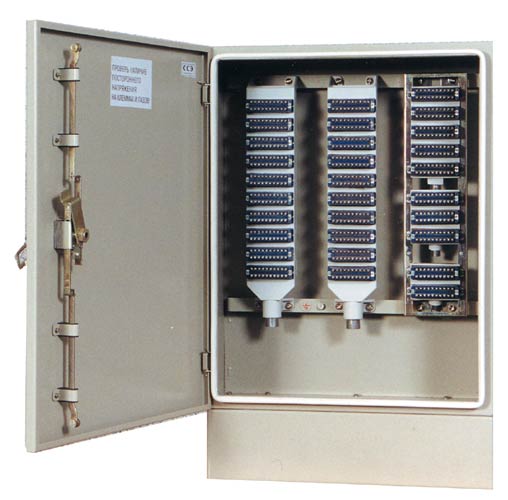

ШРП 300 2М. Масса нетто 41 кг. Масса брутто 46 кг.

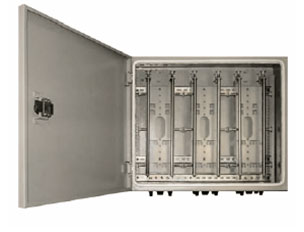

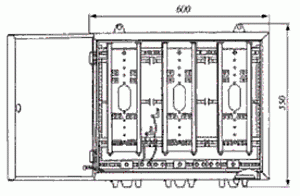

ШРП 450-К. Масса нетто 25 кг.
